在数字化摄片中,X线能量转换成电信号是通过平板探测器来实现的,所以平板探测器的特性会对DR图像质量产生比较大的影响。在透视C型臂中,早期的探测器都是影像增强器。在2000年,非晶硅平板探测器早在大C臂上开始应有,很快就完全取代了增强器。现在很多透视C型臂都选择平板探测器,这是为什么呢?

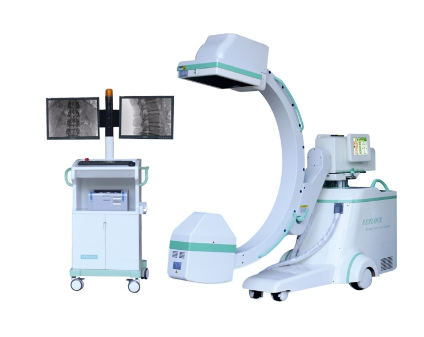

平板C型臂

1、平板探测器成像不需要相机转换,直接成像有效的避免了信息的丢失,而且平板探测器对X线的敏感性更高,图像灰阶范围和动态范围大,使图像具有“骨肉兼得”的卓越效果;因此,在临床图像呈现效果上,平板比影增的图像更清晰,层次更丰富。比如同样曝光条件下拍摄的腰椎图像,普通影增C型臂仅能看见解剖结构,而平板C型臂这款放射科设备不仅能正常显示解剖结构连椎体骨小梁结构也能清晰显示。

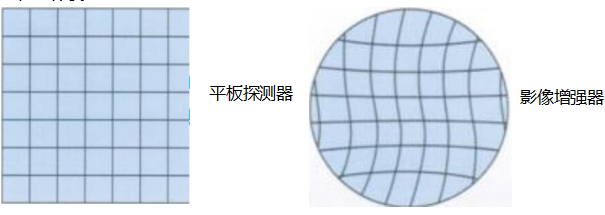

2、平板探测器不会受到磁场和几何扭曲的影响,其图像质量是一致的边对边图像。避免了影像增强器中存在的各种问题,比如信号转换的损失、失真、色干扰、几何失真、亮度不一致等。


3、相同尺寸条件下,平板成像视野是方的,与影增的圆形视野相比,视野范围更大。同是9英寸的平板与影增相比,有效视野面积提高了22%,可使医师在进行血管、介入和骨科等手术时视野范围更大,可更方便地开展手术,使手术医师更具信心。

4、平板探测器输出的是直接数字化图像信息,全数字化的信息获取、传输、处理、存储、显示等降低了图像后期处理的难度的同时保证了优质的图像质量。

透视C型臂平板探测器的小巧的体型设计留给手术医师更大的手术空间和操作灵活度,其更适应手术室的环境,让手术医师更方便地开展手术,真正实现了X线摄影的数字化,极大地提高了影像质量和工作效率。
