C型臂X光机它是一款集光、机、图像处理技术为一体的可移动式X光机,其主要的组成部分是由高压发生器、X线管、操作控制系统、显示器等部分组成。C型臂X光机是二维图形,画质直观清晰,应用的范围较高,可以适用于给不同患者进行不同部位的手术,尤其在骨科手术中C形臂X光机发挥独特的作用。那么C形臂X光机的工作原理是什么呢?


    普爱医疗作为一家专业从事C型臂X光机生产和研发的生产型公司,我们目前推出多款不同型号的C形臂X光机,比如:介入型C形臂、平板C形臂、增影C形臂等等,因此,我们对其产品的工作原理比较熟悉。当进行透视时,kv面板设置通过FLUOROFUNCTION(透视功能)产生kv控制信号,通过ARCNET总线给 X—RACONTROLLECONTROLLER(x线控制板),X—RAY(x线控制板)给HVSUPPLY/REG(高压支板)三个信号后使其产生两对相位相反的矩形脉冲驱动信号到GENERATORDRIVER经过光耦隔离,大驱动IGBT,电池组通过IGBT产生高频脉冲到高压发生器给x线管产生x线。

数字化移动式C形臂

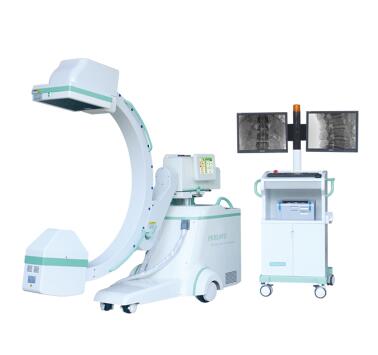

PLX7100A数字移动式C形臂X射线机-普爱医疗


    通过上述对C型臂X光机工作原理基本了解之后,那么,如何能够正确操作这款机器呢?其实正确的操作方法也是对机器本身一种保护措施,避免因为操作不当而对C形臂X光机生产影响,使得机器使用寿命受损,下面,我们来一起来详细了解一些。

1、松开脚刹,将操作机推至床边,显示器放于易于观看的位置;
2、链接操作机和显示器的高压电缆,接通电源;
3、打开电源开关,进行系统自检;
4、松开C型臂上的制动开关,调节C型臂是球管和接收器对准拍摄部位,然后锁定制动开关;
5、在操作机控制面板上选择透视或拍片功能,选择手动程序或自动程序调节能量大小;
6、带工作人员做好防护措施后,选择手控式脚控开关进行放电拍摄;

7、显示器上的图像科根据需要调节清晰度及方位。


    C型臂X光机随着应用的广泛,加上产品本身的功能多样、操作便捷,受到很多医院的欢迎,普爱医疗的C型臂X光机投入市场销售后,反响也比较好,性价比高、售后服务好,因此,如果您对我们的产品感兴趣的话,可咨询:400-025-6366
