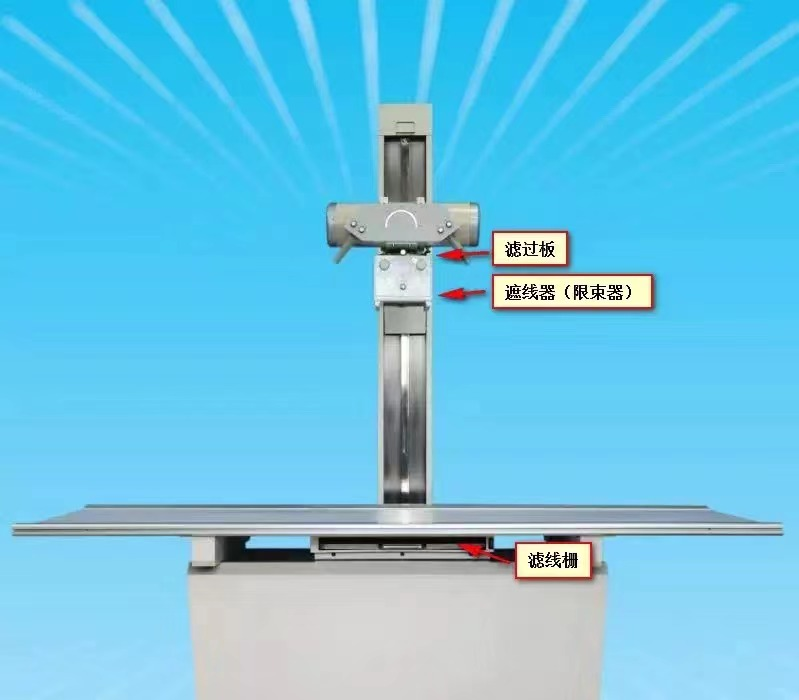

在X射线检查设备中，滤过板、遮线器(限束器)和滤线栅是三个关键组件，它们结构各异，承担的功能也有所不同。下面从功能和工作原理的角度，来介绍X射线检查设备中滤过板、遮线器和滤线栅的区别。
滤过板主要用于选择性吸收原发射线中的低能光子，保留高能光子，从而优化X射线能谱。这不仅能提高图像对比度，还能减少患者接受的辐射剂量。其工作原理是通过吸收低能射线，滤过板使X射线能谱更集中于高能区域，增强穿透力，减少散射线的产生。例如，在DR设备中，滤过板可提升高密度组织(如骨骼)的成像清晰度。
遮线器的核心作用是控制照射野的大小和形状，屏蔽不必要的原发射线，减少患者受照面积，同时提高图像清晰度。通过调整铅板开闭范围，遮线器可限制X射线束的照射范围，仅保留目标区域的射线。例如，在胸部摄影中，遮线器可避免肩部或腹部的非必要照射。

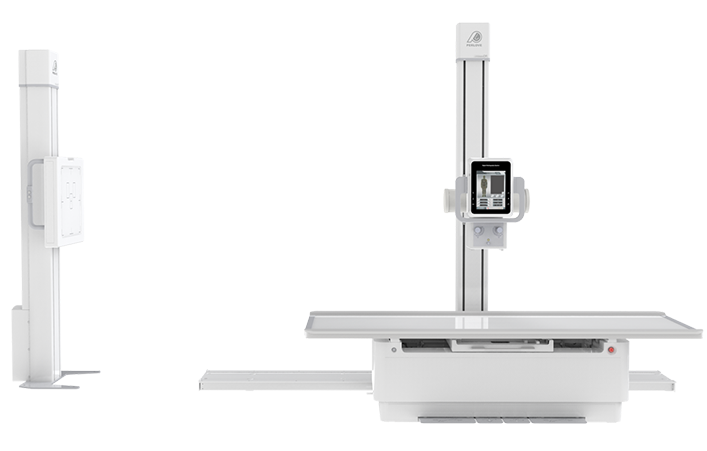

滤线栅是消除散射线最有效的装置，与滤过板的工作原理类似，但滤线栅的滤过并非均匀进行，且它不对原发射线进行滤过，而是针对透过人体后的射线进行选择性滤过。一般滤线栅安装在摄片架和拍片床上使用，不同位置对滤线栅焦距的要求不同。有的厂家会给设备配置两块滤线栅，比如普利德多功能动态，标配1米和1.8米双高密滤线栅，实现专距专用的同时，也能够高效过滤散射线，使图像品质进一步提升。
综上所述，X射线检查设备中的滤过板、遮线器和滤线栅分别起到能谱优化、照射野控制和散射线抑制的问题，三者互补才能形成完整的辐射剂量管理与成像质量优化体系。理解其区别与协同作用，有助于临床技师合理选择设备参数，提升诊断效率与安全性。
